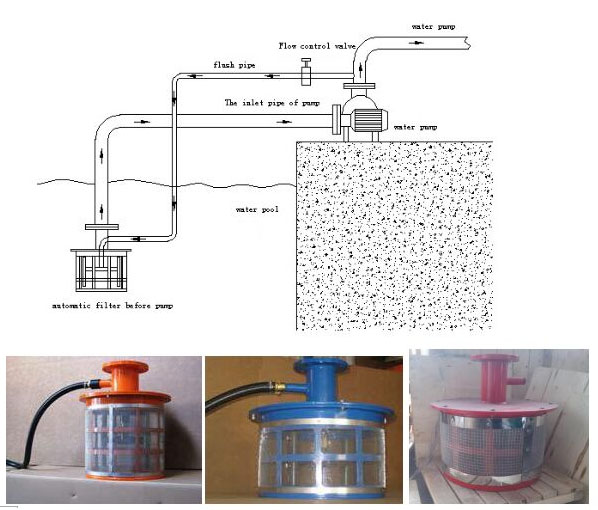

CAF1000 serijos automatiniai siurblio filtrai











     Automatinis siurblio filtras, įmontuotas siurblio vandens įleidimo angoje, automatiškai apsaugo siurblį nuo teršiančių dalelių, pavyzdžiui, žvyro, smėlio. Taip pat yra apsaugoma visa vandens ciklo sistema, t.y. aušinimo bokštai, šilumos konverteriai. Visos vandens ciklo sistemos ir siurblio darbas netikdomas, tad prailginamas jų tarnavimo laikas, taip pat užtikrinamas efektyvus vandens tiekimas.

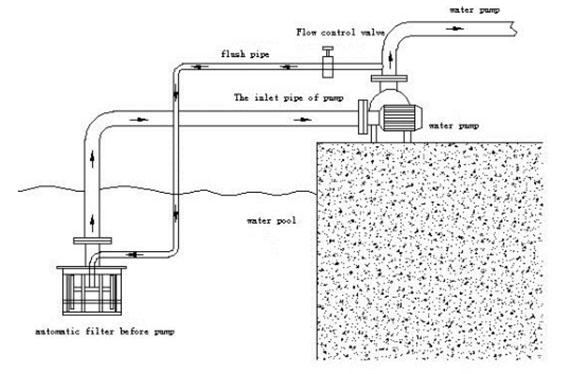

     Specialus siurblio filtro dizainas apsaugo visą sistemą ir siurblį nuo organinės ir neorganinės kilmės bei kietųjų dalelių taršos. Automatinis filtras prieš siurblį turi būti sujungtas su siurblio išleidžiamąja anga. Ši filtrų sistema įdiegiama po vandeniu (baseine, upėje, rezervuare ir t.t.)

















Veikimo principas



     Kai vanduo patenka į filtrą, užfiksuojami organiniai arba neorganiniai fragmentai ir kietosios dalelės. Tokiu būdu išvengiama siurblio ir kitų įrenginių užstrigimo, perkrovos ir sugadinimo, todėl pagerinamas vandens cirkuliacijos efektyvumas, sumažinamas energijos suvartojimas ir priežiūros išlaidos.



     Filtras turi savaiminio valymo funkciją: rankiniu būdu reguliuojant vožtuvą (12), reguliuojamas skalavimo vandens srautas, skalavimo vandens hidraulinė pavara (13) ir savaiminio valymo komponentas (4). Tokiu būdu iš filtro pašalinami teršalai.

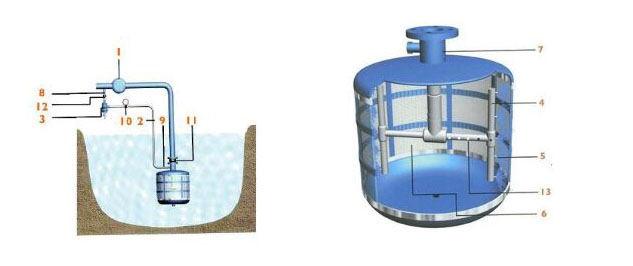

  1. Siurblio filtras
  2. Perėjimas
  3. Rankinis filtras
  4. Savaiminio valymo komponentas
  5. Purkštukas
  6. Siurblio vidaus paviršius
  7. Siurblio išleidžiamoji anga
  8. Skalavimo išleidžiamoji anga
  9. Skalavimo įleidžiamoji anga
  10. Slėgio matuoklis
  11. Atbulinis vožtuvas
  12. Rankinis reguliavimo vožtuvas
  13. Hidraulinė pavara



Pritaikymo sritys



  • Pramonė: baseino siurblio apsauga, cirkuliuojantis vandens siurblys, nuotekų siurblių apsauga ir kt.
  • Gyvenamosiose zonose: vandens siurblinių apsauga, nuotekų valymo įrenginių vandens siurblių apsauga ir kt.
  • Žemės ūkyje: upių, ežerų, jūros vandens siurblių apsauga.





































Techniniai duomenys

Modelis

Išėjimo skersmuo DN, mm

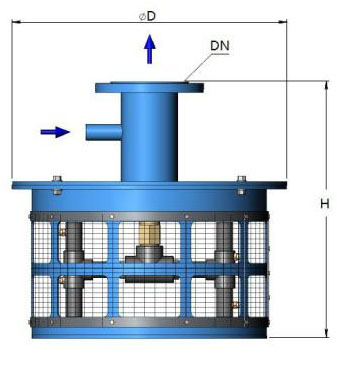

Skersmuo Ø DN, mm

Aukstis, H

Vandens srautas esant 1,2 mm, m3/val

Vandens srautas esant 2,5 mm , m3/val

Svoris, kg

CAF 1004

100

560

52

80

100

25

CAF 1006

150

560

67

150

190

35

CAF 1008

200

560

87

300

380

45

CAF 1010

250

830

79

500

630

60

CAF 1012

300

830

79

700

880

70

CAF 1014

350

1160

1029

1100

1000

120

CAF 1016

400

1160

1029

1400

1380

130

CAF 1018

450

1375

1032

1750

2180

190

CAF 1020

500

1375

1032

2200

2750

210

Minimalus darbinis slėgis: 0,15 Mpa

Filtro medžiaga: 304 nerūdijantis plienas





Praplovimo vandens suvartojimo lentelė





Filtro parinkimas



Renkantis automatinius siurblio filtrus, būtina atkreipti dėmesį į šiuos parametrus:

  • Siurblio darbinis srautas;
  • Siurblio įleidimo skersmuo;
  • Kietųjų dalelių kiekis;
  • Tikslumas;
  • Siurblio darbinis slėgis;
  • Montavimo vieta.
