Filtrai buičiai » Nugeležinimo filtrai

AUTOMATINIAI AERACINIAI NUGELEŽINIMO FILTRAI

   Automatinių aeracinių nugeležinimo filtrų  paskirtis – surinkti vandenyje ištirpusią dvivalentę geležį, sieros vandenilį,  manganą, mechanines priemaišas. Tai atliekama naudojant aeracijos principą.

     Oro komresorius iš aplinkos orą įpučia į vandenį. Taip oksiduojama dvivalentė geležis patenka į oksidacinę talpą, kur verčiama į rūdis (Fe² → Fe³). Toliau, vandeniui su mechaninėmis priemaišomis skverbiantis per filtruojantį užpildą, esantį filtro korpuso viduje, mechaninės priemaišos ten ir sulaikomos. Atsiplovimo metu, filtravimo užpildą purenant atvirkštine vandens srove, visos užpilde surinktos netirpios dalelės pašalinamos į drenažą. Geležies pašalinimo filtrai taip pat turi savybę sumažinti vandenyje esančio sieros vandenilio  kiekį, kuris pašalinamas per oro nuleidėją.  Toliau nugeležintas vanduo nukreipiamas į vandens minkštinimo filtrus.

     Vandens paruošimo filtras skirtas kietų dalelių ir geležies pašalinimui iš vandens. Taip apdirbtas vanduo gali būti taikomas buitinėm bei technologinėm reikmėm. Filtro veikimas pagrįstas ištirpusios dvivalentės geležies oksidavimu ore esančiu deguonimi iki netirpios trivalentės. Netirpios nuosėdos pašalinamos ant filtruojančios įkrovos.

     Geležies pašalinimo filtrai AFT  – tai patikimas, ekonomiškas ir efektyvus būdas šalinti geležies bei mangano junginius iš gręžinių vandens. Sistemą sudaro dvi filtro kolonos, automatinis oro nuleidėjas, elektroninis valdymo vožtuvas. AFT-5010 sistemos komplektuojamos su oro indžektoriumi. Tai originali oksidacijos technologija, kuri užtikrina efektyvų ir tikslų/proporcinį oro padavimą į sistemą.









Veikimo principas

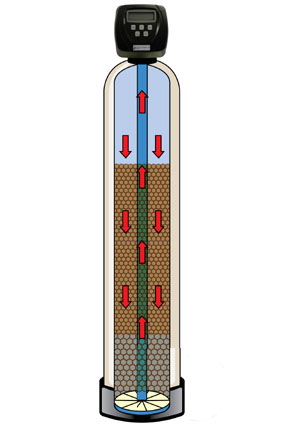

     Filtrai su oro oksidacija komplektuojami iš trijų dalių: oro padavimo, oksidacinės talpos su nuorinimo vožtuvu ir nugeležinimo filtro. Filtrai veikia aeracijos principu, kai į vandenį priverstinai, oro pasiurbėjo arba kompresoriaus pagalba paduodamas oras, kuris oksidacinėje talpoje maišosi su vandeniu. Vandenyje esančio deguonies pagalba oksiduojama geležis – ištirpusi geležis verčiama į rūdis. Iš oksidacinės talpos vanduo patenka į nugeležinimo filtrą, kuriame specialaus filtruojančio užpildo pagalba surenkama geležis. Surinkta geležis, pagal nustatytą programą, filtro prasiplovimo metu, pašalinama į kanalizaciją. Šalia montavimo vietos turi būti kanalizacijos bei elektros instaliacijos prievadas (220V).

     Labai svarbu yra tai, kad šie filtrai nenaudoja kalio permanganato ar kitų chemikalų, kurie galėtų pakenkti nuotekų valymo mikrobiologinei sistemai, jei tokia naudojatės.

Vandenyje ištirpę geležies junginiai gavę kontaktą su deguonimi iškrenta nuosėdomis.

Geležis šalinama pagal tokią reakcijos lygtį: 4Fe2+ + O2 + 8OH–­ + 2H2O(FeOH)3→ 4Fe(OH)3↓ . Šią reakciją pagreitina pasigaminęs Fe(OH)3. Šią natūralią vandens savybę AFFO-5010 atlieka priverstinai sudarydamas sąlygas oksidacijai pirmoje kolonoje. Antroje - filtravimo kolonoje oksiduotos geležies nuosėdas mechaniškai nufiltruoja filtravimo užpildas. Pratekėjus tam tikram kiekiui vandens, užpildas periodiškai plaunamas, sukaupti teršalai šalinami į kanalizaciją. Kad oksidacijos ir filtravimo procesai vyktų efektyviai, naudojamas priverstinis proporcinis oro įvedimas. AFFO-5010 yra puiki technologija šalinti geležies junginius, filtruoti sieros bei mangano junginius.





Geležies šalinimo filtrų AFT privalumai:

  • Proporcinis oro (deguonies) įvedimas į tekantį vandenį;
  • Nuolatinis vandens srautas;
  • Daugiau oksidacinės erdvės – efektyvesnė geležies junginių oksidacija;
  • Kokybiškas filtravimo užpildas, imlus ir smulkios frakcijos dalelytėmis;
  • Mažiau praplovimui naudojamo vandens, ilgesnis filtro ciklas tarp regeneracijų;
  • Originalios išardomos jungtys – lengvas montavimas ir priežiūra;
  • Ypač efektyvu šalinant geležį, sieros vandenilį, manganą;
  • Tyras ir skanus vanduo maistui –  iš Jūsų gręžinio!
  • Vonios keramika ir įrenginiai – švarūs, be geležies nuosėdų;
  • Tausojami ir nuo rūdžių apsaugoti buities prietaisai;
  • Draugiškas vietiniams nuotekų įrenginiams.









Maks. leistinas vandens slėgis, bar

Vandens temperatūros ribos, °C

Užpildo kiekis, l

Filtravimo kolonos dydis

Nominalus / Maksimalus našumas, m3/h

Valdymo vožtuvo galingumas, W

Pajungimo diametras, coliais

Filtravimo sistemos išmatavimai (I xAxP), cm

AFT-5008

8,0

nuo -4 iki +38

25

8x44

2 vnt.


0,6 / 0,8



5

1

132 x 56 x 23

AFT-5008-2

8,0

nuo -4 iki +38

25

10 x 35

2 vnt.

0,6 / 0,8

5

1


110x56x25



AFT-5009

8,0

nuo -4 iki +38

32

10 x 44

2 vnt.


0,8 / 1,3



5

1

130x70x25

AFT-5010

8,0

nuo -4 iki +38

35,37


10 x 54

2 vnt.

1,0 / 1,6

5

1

160 x70x25

AFT-5012

8,0

nuo -4 iki +38

60

12 x 52

2 vnt.

1,5 / 2,2

5

1

155x80x30

AFT-7713

8,0

nuo -4 iki +38

70

13 x 54

2 vnt.


1,8 / 2,7

5

1

160x33x33





Automatiniai aeraciniai nugeležinimo filtrai su oro inžektoriumi ir oksidacine talpa



Užpildo kiekis, l

Filtravimo kolonos dydis

Nominalus / Maksimalus našumas, m3/h

Pajungimo diametras, coliais

Filtravimo sistemos išmatavimai (I x A x P), cm

AFT-50-8MXO

22

08x44

0,5/0,8

1

600 x 1300 x 250

AFT-50-9MXO

32

10x44

0,6/1,0

1

700 x 1300 x 250

AFT-50-10MXO

42

10x54

0,8/1,3

1

700 x 1600 x 250

AFT-50-12MXO

60

12x52

1,1/1,8

1

800 x 1550 x 300

AFT-50-13MXO

70

13x54

1,3/2,0

1

800 x 1600 x 330

AFT-50-14MXO

100

14x65

1,5/2,5

1

920 x 1850 x 360

AFT-50-16MXC

120

16x65

2,0/3,2

1

1000 x 1850 x 400

AFT-27-18MXC

170

18x65

2,5/4,0

1

1220 x 1850 x 460

AFT-27-21MXC

200

21x60

3,4/5,5

1

1380 x 1530 x 540









Talpos tūris, l

Filtro korpuso  dydis (DxH), coliai

Nominalus našumas, m3/h

Maks. pralaidumas, m3/h

Pajungimo diametras, coliais

Filtravimo sistemos išmatavimai (I x A x P), cm

OK-30

30

08x44

0,4

4,0

1

200 x 1300 x 250

OK-50

50

10x44

0,6

4,0

1

250 x 1300 x 250

OK-60

60

10x54

0,7

4,0

1

250 x 1600 x 250

OK-80

80

12x52

1,0

4,0

1

300 x 1550 x 300

OK-100

100

13x54

1,2

4,0

1

330 x 1600 x 330

OK-140

140

14x65

1,7

12,0

1,5

360 x 1850 x 360

OK-170

170

16x65

2,0

12,0

1,5

400 x 1850 x 400

OK-250

250

18x65

3,0

12,0

1,5

460 x 1850 x 460

OK-300

300

21x60

3,6

12,0

1,5

540 x 1730 x 540

OK-500

500

2 vnt.18x65

6,0

24,0

2x1,5

1200 x 1850 x 460

Ok-600

600

2 vnt.21x60

7,2

24,0

2x1,5

1300 x 1730 x 540
